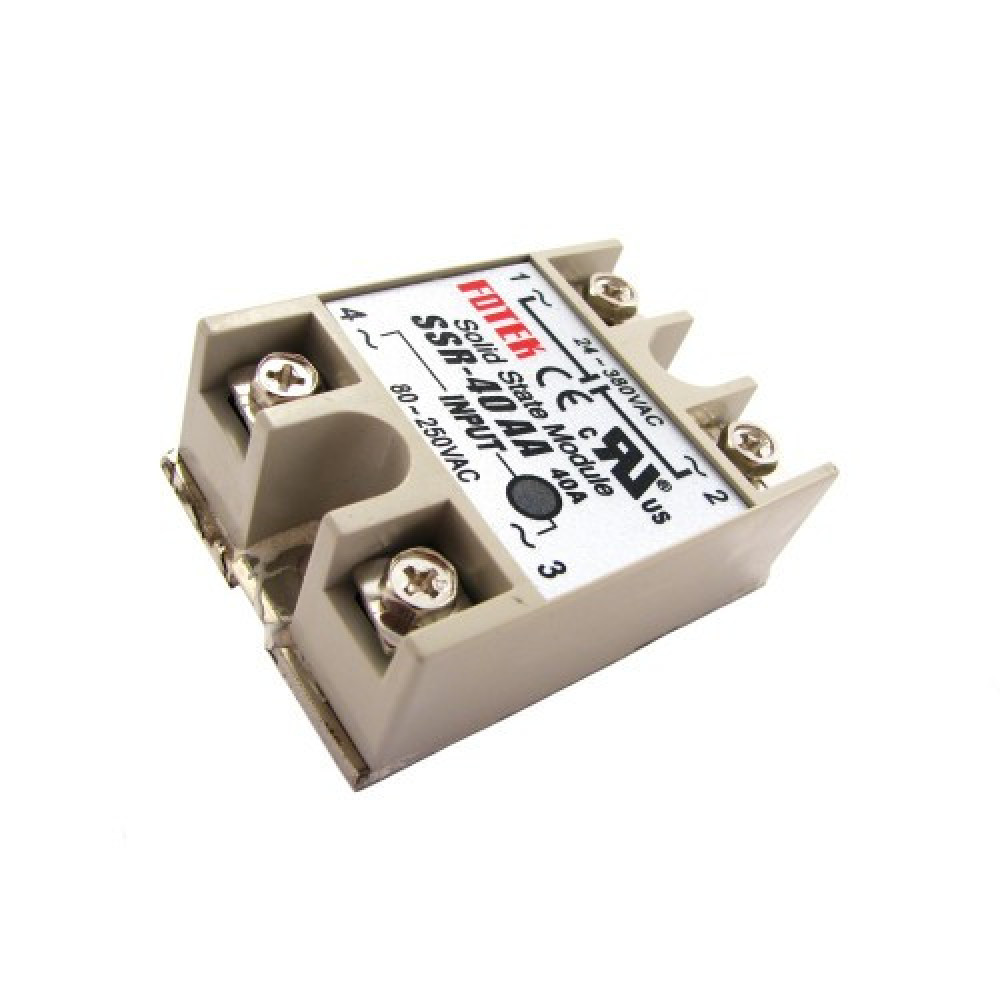

Однофазне твердотельне реле SSR-40AA 40А AC-AC для бесконтактной коммутации

Твердотельные (полупроводниковые) реле предназначены для бесконтактной коммутации нагревательных элементов, ламп накаливания и другого электрооборудования с резистивной нагрузкой (при соблюдении особых условий для нагрузки индуктивного характера) и рабочим напряжением питания от 24 до 380 В переменного тока. Коммутация цепей нагрузки в твердотельных реле осуществляется бесконтактно за счет встроенных полупроводниковых элементов, что обеспечивает ряд преимуществ по сравнению с обычными электромеханическими реле. Преимущества твердотельных реле:

Отсутствие искр и электрической дуги при коммутации. Меньший уровень электромагнитных помех при коммутации. Значительно больший ресурс службы. Не требуют профилактических работ в процессе эксплуатации. Возможность высокой скорости коммутации. Компактные размеры.

Технические характеристики:

Тип: AC-AC. Номинальное управляющее напряжение: 80-250 В переменного тока, 50/60 Гц. Напряжение включения/выключения: включение > 45 В / выключение < 35 В. Ток срабатывания: 5 мА при 110 В. Метод управления: коммутация при переходе тока через нуль (отсутствие помех от 3-й гармоники при включении). Номинальное напряжение нагрузки: 24-380 В переменного тока. Падение напряжения: 1.6 В при 25 °С. Номинальный ток нагрузки: 40 А. Максимальный кратковременный ток: 410 А. Ток утечки: 3 мА. Время отклика на входной сигнал: менее 10 мс. Диэлектрическая прочность: более 2.5 кВ АС / 1 мин. Сопротивление изоляции: более 50 МОм при 500 В DC. Диапазон рабочих температур: от -20 °С до +80 °С. Размер: 6.3 х 4.6 х 2.3 см. Вес: около 100 г.

Внимание! Твердотельные реле SSR не предназначены для коммутации электродвигателей. Однако их можно использовать для этих целей при соблюдении следующих условий:

Необходим 5-8-кратный запас по току. Обязательное использование радиатора охлаждения (желательно с вентилятором).

Такое нестандартное применение реле используйте на свой страх и риск.
